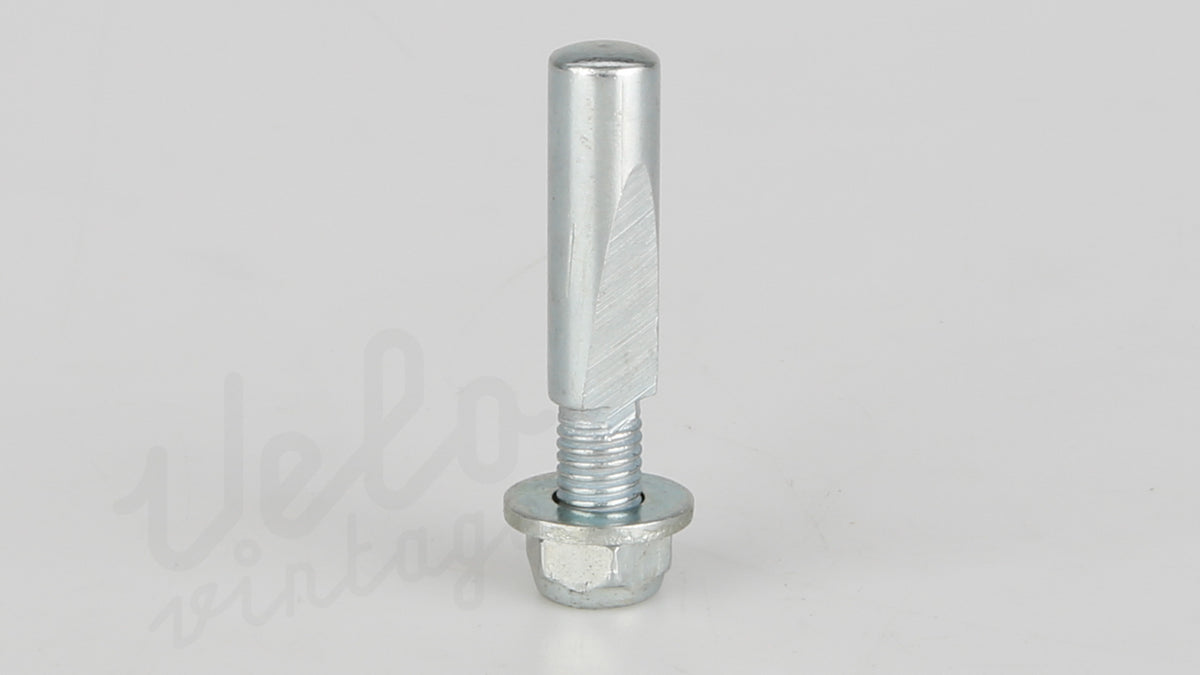

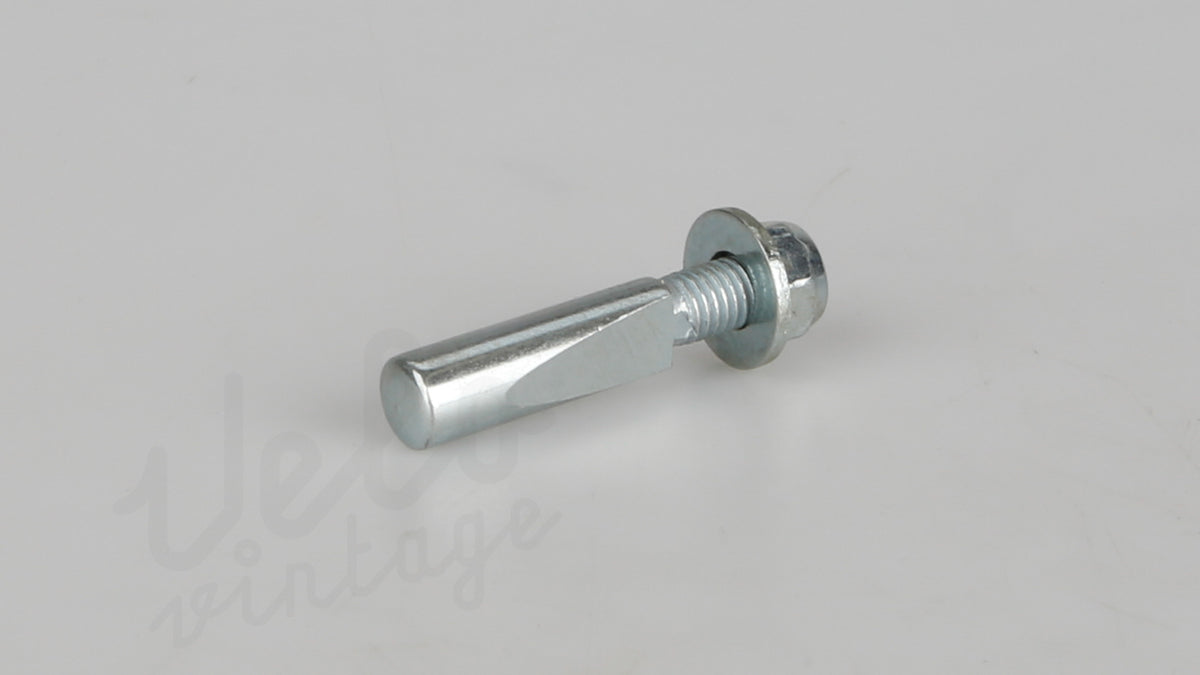

Kilebolt (Crank Cotter Pin) | 8mm Kilebolt til Kranksæt

Guide til kilebolte – valg, tilpasning og montering

Kilebolte (cotter pins) bruges på traditionelle kilekranksæt, som især findes på ældre og klassiske cykler. Der findes mange forskellige størrelser, og på vintagecykler kan man finde kilebolte fra omkring 7 mm og opefter.

Sådan finder du den rigtige størrelse

Den sikreste metode er at måle den eksisterende kilebolt med en skydelære.

Mål diameteren på den runde del af kilebolten – ikke på den tilspidsede del. Hvis den gamle kilebolt mangler, kan hullet i krankarmen måles, men vær opmærksom på, at gamle huller kan være slidte eller tidligere være blevet tilpasset.

Tilpasning af kilebolten

En kilebolt skal ikke nødvendigvis passe perfekt uden tilpasning. På traditionelle kilekranksæt er det normalt, at kileboltens flade side tilpasses en smule, så krankarmen får den korrekte position på krankakslen.

Det vigtigste er, at de to krankarme efter monteringen står præcist 180° over for hinanden.

Fjern kun meget lidt materiale ad gangen med en fil, og kontroller pasformen løbende.

Vigtigt: Forsøg ikke at gøre den runde del af kilebolten mindre. Diameteren skal passe korrekt til hullet i krankarmen.

Montering

Når krankarmen sidder korrekt på krankakslen, føres kilebolten gennem hullerne i krankarm og krankaksel fra den korrekte side.

På et professionelt værksted anvendes en kilebolt-presse (cotter pin press). Det er den bedste og mest kontrollerede metode til at presse kilebolten korrekt på plads og samtidig minimere risikoen for at beskadige krankarm, krankaksel eller gevind.

En hobby-mekaniker, der kun skal montere en kilebolt en sjælden gang, behøver dog ikke nødvendigvis at investere i en sådan presse. Kilebolten kan monteres forsigtigt uden specialværktøj, men det er vigtigt at arbejde kontrolleret og undgå at beskadige gevindet eller krankarmen.

Brug ikke møtrikken til at trække en kilebolt på plads, hvis den ikke allerede passer korrekt. Kilebolten skal først have den rigtige pasform og position.

Når kilebolten sidder korrekt, monteres møtrikken og spændes forsvarligt.

Kontroller efter monteringen, at krankarmen sidder sikkert og uden slør.

Husk

Kilebolte med samme diameter er ikke nødvendigvis identiske. Længde, kilefladens udformning og placeringen af den tilspidsede del kan variere.

På vintagecykler kan der desuden være forskellige standarder og producent-specifikke løsninger. Diameteren alene er derfor ikke altid nok til at afgøre, om en kilebolt passer.

Er du i tvivl, så sammenlign altid med den gamle kilebolt og mål diameter og længde, før du bestiller.
